开源版和企业版数据建模模块不太一样,开源版数据建模过程如下:
1.创建数据源
1.1)点击系统 “数据建模” 菜单进入数据建模模块,在数据源管理点击“新增”按钮创建新的数据源,如下图:
1.2)录入数据源名称,类型,连接字符串,用户名,密码等信息,点击“测试链接”,提示测试成功后点击“确认”按钮。
2.创建数据集

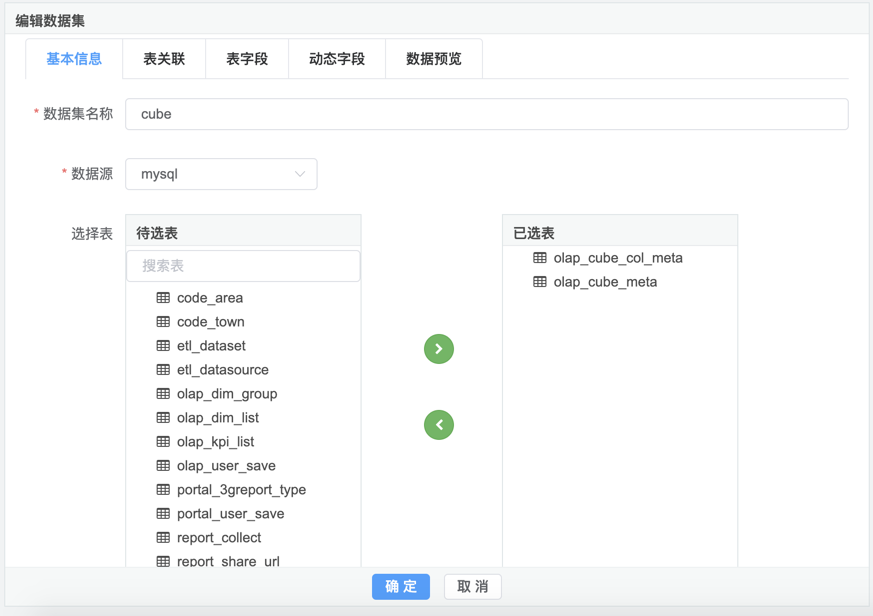

2.1) 点击左边“数据集”菜单,系统进入数据集管理页面,点击“新增”按钮创建新的数据集,如下图:
2.2)创建数据集包括选择表,建立表关联等操作,如果只选择了一个表,不用建关联。

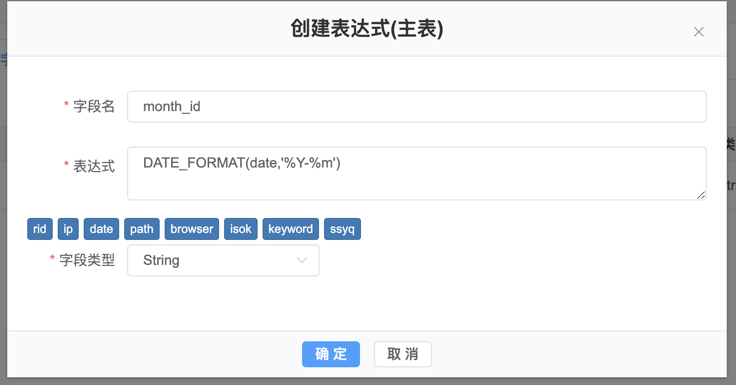

2.3) 动态字段是一个SQL片段,可以是字段转换比如: date_format(date, '%Y'),left(day_id, 4),也可以是字段运算比如:rid + 100,创建动态字段如下图:
2.4)操作完成后点击“确定”按钮保存数据集。
3.创建立方体
3.1)点击左边"立方体"菜单,系统进入立方体管理页面,点击“新增"按钮创建新的数据立方体。

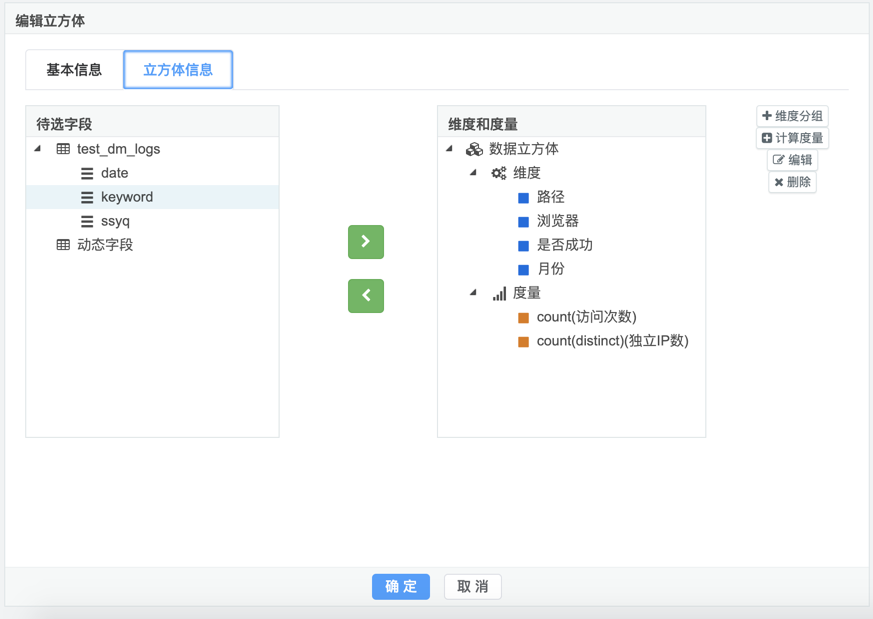

3.2)立方体包括基本信息,立方体信息等内容,录入立方体名称,选择对于的数据集,再点击”立方体“信息选项卡,设置立方体的”维度“及”度量“,设置过程如下图:

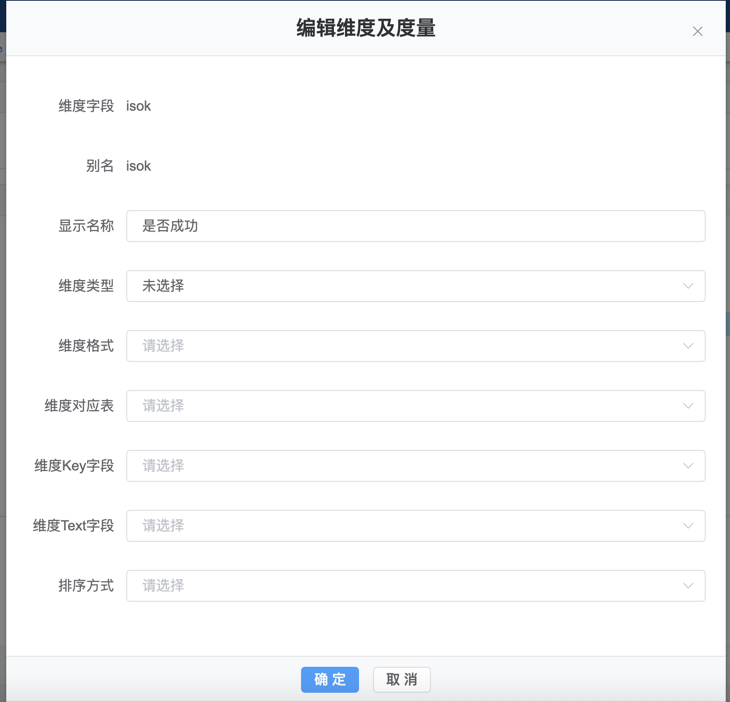

3.3) 双击已选的维度或度量,可以编辑维度或度量信息,如下图:
3.4)点击”确定“按钮完成立方体的创建。
立方体创建完毕后,数据模型既建立完成。
